高效·整合·创新——台达自动化展示车全国路演网络工程施工方案

一、项目背景

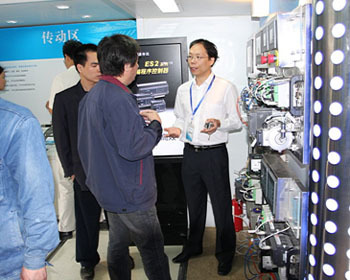

台达自动化展示车全国路演是台达电子面向全国重点工业城市开展的移动式自动化解决方案推广活动。展示车内部集成台达PLC、变频器、伺服系统、HMI、工业机器人及SCADA监控平台等核心产品，需在有限空间内构建稳定、高速、可远程运维的车载网络环境。本方案针对展示车网络工程施工提出系统化实施策略，确保路演期间网络高效运行、多系统深度整合、技术创新充分呈现。

二、施工目标

1. 高效：构建千兆级车载局域网，实现展示设备即插即用，网络切换时间控制在秒级以内。
2. 整合：统一承载控制网络、监控网络与办公网络，实现展品数据、视频演示与远程接入的三网融合。
3. 创新：引入工业级无线冗余、边缘计算网关与云端远程运维能力，体现台达自动化整体方案的技术领先性。

三、网络架构设计

展示车网络采用三层架构：

• 核心层：部署台达工业级千兆交换机作为核心节点，支持冗余环网协议，保障单点故障时网络自愈。
• 接入层：按展区划分VLAN，PLC与伺服设备接入控制VLAN，摄像头与演示屏接入监控VLAN，办公终端接入管理VLAN。
• 无线覆盖层：车内布置工业Wi-Fi接入点，实现平板、手机等移动终端对展品的实时操控演示，同时预留外部访客网络隔离通道。

四、施工步骤

1. 现场勘测与布线规划：测量车体内部尺寸与设备布局，确定线槽走向、机柜位置与AP安装点，避免动力线与信号线交叉干扰。
2. 线缆敷设与端接：采用工业级屏蔽双绞线与光纤复合布线，车内走线全部入槽固定，端接完成后逐点打标并做通断测试。
3. 设备安装与上电：安装核心交换机、接入交换机、无线AP与边缘网关，按序上电并核对指示灯状态。
4. 配置与调试：完成VLAN划分、环网配置、IP地址规划、QoS策略与访问控制列表设置，逐台展品接入测试。
5. 冗余与远程验证：模拟链路断开验证环网自愈，配置4G/5G备份链路并测试云端远程接入与数据回传。
6. 验收与培训：出具网络测试报告，对随车技术人员进行操作培训，形成应急处理手册。

五、整合要点

多协议整合方面，控制层采用EtherCAT与Modbus TCP并行，通过协议网关实现与监控层OPC UA的数据汇聚；监控层将HMI画面、摄像头视频与SCADA数据统一推送至展示大屏；管理层面通过统一网管平台对交换机、AP与网关进行集中配置与状态监测，实现一张网管全车。

六、创新亮点

• 边缘计算网关在车内完成数据预处理与本地缓存，弱网或断网环境下演示不中断。
• 云端远程运维平台支持路演期间总部工程师远程诊断与参数下发，降低现场支持成本。
• 无线演示通道采用独立SSID与带宽保障策略，确保多终端并发操控时响应稳定。

七、实施保障

施工前进行离线预配置与仿真联调，缩短车内现场作业时间；施工中执行防静电与抗震固定规范，适应长途运输振动环境；施工后开展48小时连续拷机测试，确认网络在高负载演示场景下的稳定性。同时制定路演途中快速排障流程，配备备用交换机与线缆备件，确保全国各站路演网络零故障运行。

八、

本方案以高效布线、深度融合与创新运维为主线，为台达自动化展示车全国路演构建了可靠的车载网络底座，既是自动化产品实力的展示载体，也是台达网络工程能力的现场证明。
